Analog elektronik, Beräkna resistansen. (L.Bergström 1.17)
Hej! Har en fråga på följande uppgift:

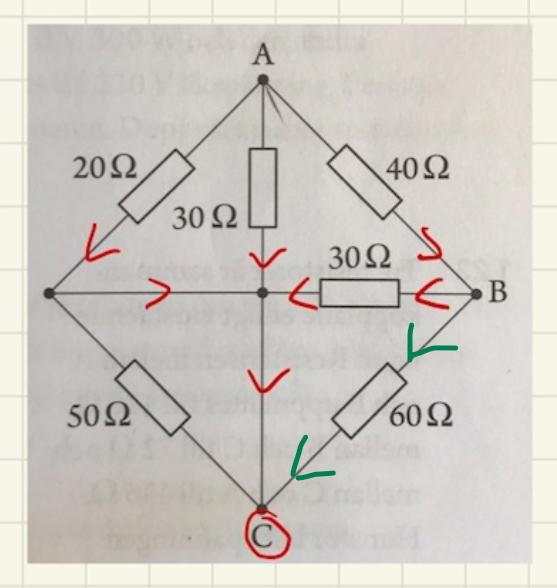

Där jag tänker att strömmen bör gå enligt följande för a och b:
Men enligt facit är detta fel, kan någon förklara varför? Bör inte strömmen ta enklaste vägen och därmed inte gå via alla motstånd?
i fallet A går det även ström där jag markerat med grönt
Börja med att förenkla nätet,
ser du att 50 ohms motståndet är kortslutet? i och med det går det ingen ström genom det. Så det kan du ta bort !
Dessutom är 60 ohms motståndet nere till höger parallellkopplat med 30 ohms motståndet i mitten, så de kan du slå ihop till ett motstånd, beräkna ersättningsresistansen för det.
Det finns ytterligare förenklingar att göra.

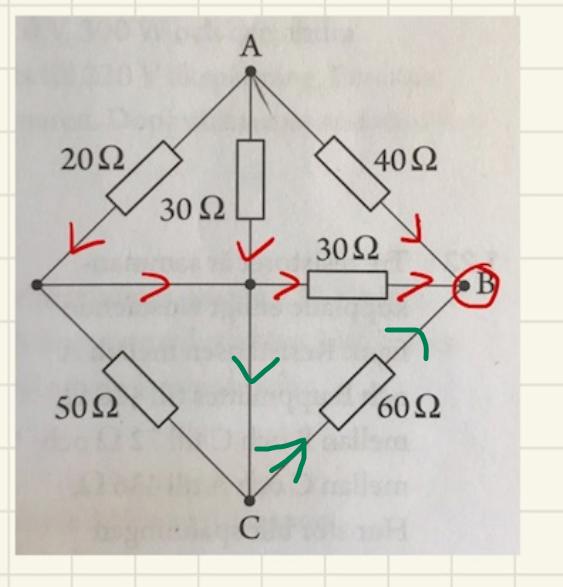

i b uppgiften blir det så här, innan förenklingar
Ah, men finns det någon anledning till varför de går som i grönt, bör strömmen inte ta den väg som ger minst motstånd dvs. skippa 60ohms motståndet i båda fallen?
Att det är lägre resistans i en gren betyder inte att all ström går den vägen. Strömmen fördelar sig mellan resistanserna i en parallellkoppling.
Som Ture säger så finns det sätt att förenkla schemat, t.ex:
Hummmmm..... Så hur vet vi då att 50ohms motståndet är kortslutet?
Det som är inringat i blått är en "ledning". Den har noll resistans.
ahhhhh, så om ledningen har "0" i motstånd blir det som är parallellkopplat kortslutet. Men så fort båda ledningar i en parallellkoppling har motstånd så går strömmen i båda?
Just det.
Det finns lite formler för det som kallas "strömdelning", dvs hur en ström fördelar sig i parallellkopplade motstånd.
Precis som det också finns formler för hur en spänning fördelar sig över två seriekopplade motstånd.
Ta och titta på det, det är väldigt nyttigt.
Okej! Tack för hjälpen!
