Analog elektronik, Beräkna momentanvärde. (L.Bergström 7.10)

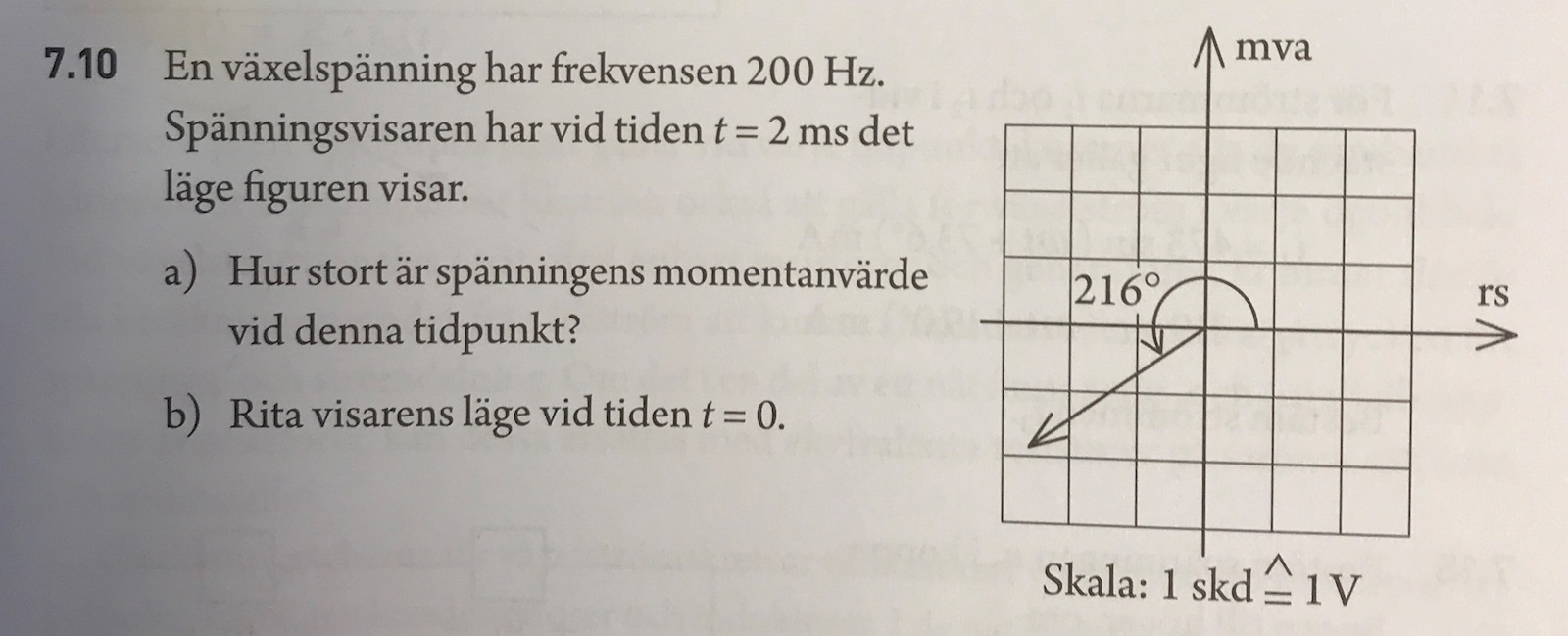

Hej! Har en fråga på följande uppgift:
Där jag har gjort följande:
Men jag vet inte hur jag ska beräkna fram U:s amplitud, har ju endast vinkeln och ingen längd alls. Eller ska jag bara läsa av ungefärligt i figuren?
Du räknar ut
1257*57= 71649
Var får du 57 ifrån?
, jag konverterar radianer till grader
Jag försöker läsa av i bilden.
Vad betyder mva, rs och skd?
skd tror jag står för skalvärdesdimension (skala)
Jaha.
I sådant fall skulle jag säga att du får läsa av på ett ungefär i figuren.
En ruta är väl då 1 Volt.
På fråga a är svaret -1,8V om . Men känns inte som att pilen ens är inne i 3:e rutan? skulle kunna gå med på V<3 men inte att den är större än 3....
Jag tror de läser av det till -1,8 rutor (= -1,8 Volt).
Sedan använder de det för att få ut vad amplituden |U| är.
Konstig formulering i så fall, eftersom de uttryckligen efterfrågade momentanspänningen men tycks räkna ut amplituden.
Nu kanske jag var lite otydlig i facit står det endast -1,8V. Där jag då kollar vad det skall motsvara i figuren ("avlästvärde enligt facit"=−1,8sni(216)=3,06V <-- Har jag hittat på själv) vilket då skall motsvara 3,06V i figuren vilket jag inte ser att det skulle vara.
Som sidan i din lärobok i inlägg #5 visar så ges momentantvärdet av y-värdet för visaren.
Vilket i figuren blir -1,8 rutor eller -1,8 Volt.
Det du räknat ut är i så fall |U| eller längden på visaren. Vilket mycket väl kan stämma.
Ahh!! Tack!!!
