Analog elektronik, Beräkna maximal effekt. (L.Bergström 4.14)

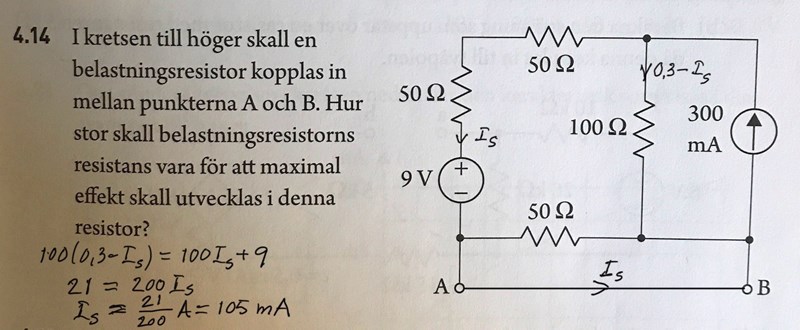

Hej! Har en fråga på följande uppgift:
Där jag genom denna tråd har använt "superposition" och resultatet blev följande:
Däremot finns det inget svar i facit på hur stor effekten skall vara bara att R0 skall vara 40ohm. Har jag gjort rätt?

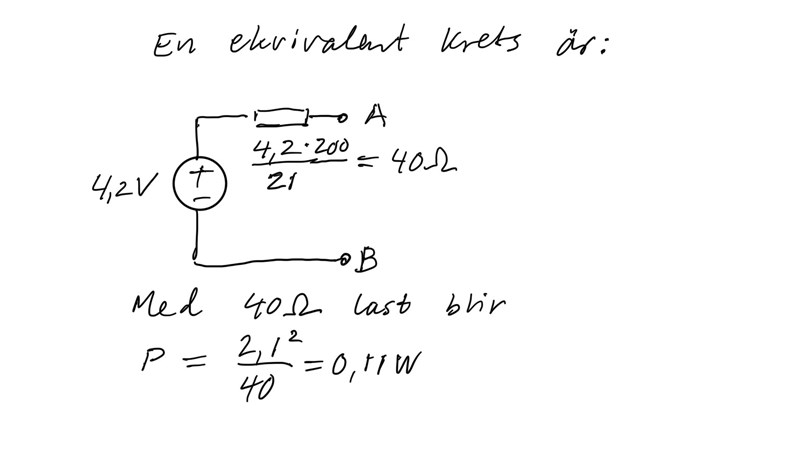

Jag fick annat effektvärde.
aha.... försökte göra som din lösning men fick dock följande:
Det gäller att hålla ordning på potentialer och strömriktning.
Hummmm, okej..... För jag tänker att det som är är just potential som det egentligen står där och därav att jag skall räkna det som negativt?
Nej, det är inte potentialer du adderat eller subtraherat. Du har använt Kirchhoff voltage law, startat i punkten a och gått medurs enligt den gröna pilen. Då går man mot strömmen I2 vilket gör att spänningen ökar, och med strömmen I3 vilket gör att spänningen (i förhållande till a) minskar.
ah, tänker att vi alltid har spänningsfall över resistorer men det är alltså beroende på strömmens riktning? (kanske en väldigt viktigt och fundamental fråga egentligen)
Ja, så är det. Man måste tänka på om man går med eller emot den antagna strömriktningen.
Okej! Tack!
