Analog elektronik, Beräkna ersättningsresistans. (L.Bergström 1.16)
Hej! Har kört fast på följande uppgift:

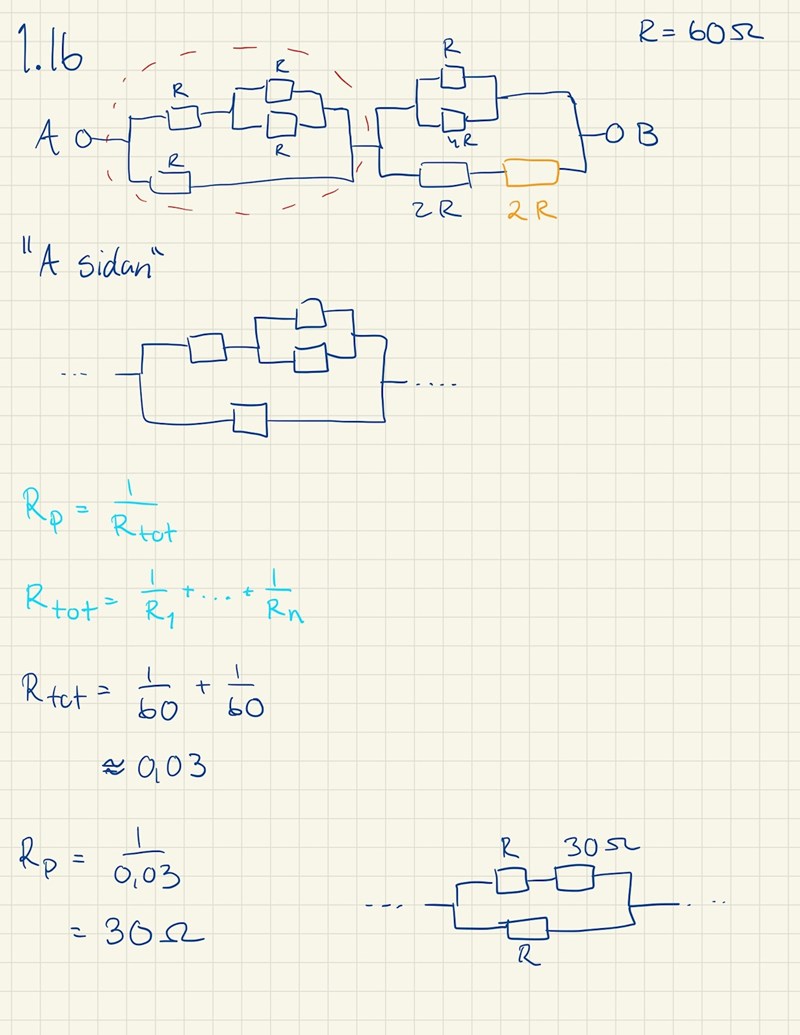

Där jag har gjort följande:
Där svaret enligt facit skall vara 76ohm, står också att man kan rita om grundkretsen och koppla ihop de två kortslutna punkterna till en punkt. Men har inte lyckats förstå vilka punkter som är kortslutna.
ChocolateTerrain skrev: Där jag har gjort följande:
Det ska vara .
Därmed blir motståndet lägre.
Pieter Kuiper skrev:ChocolateTerrain skrev: Där jag har gjort följande:
Det ska vara .
Därmed blir motståndet lägre.

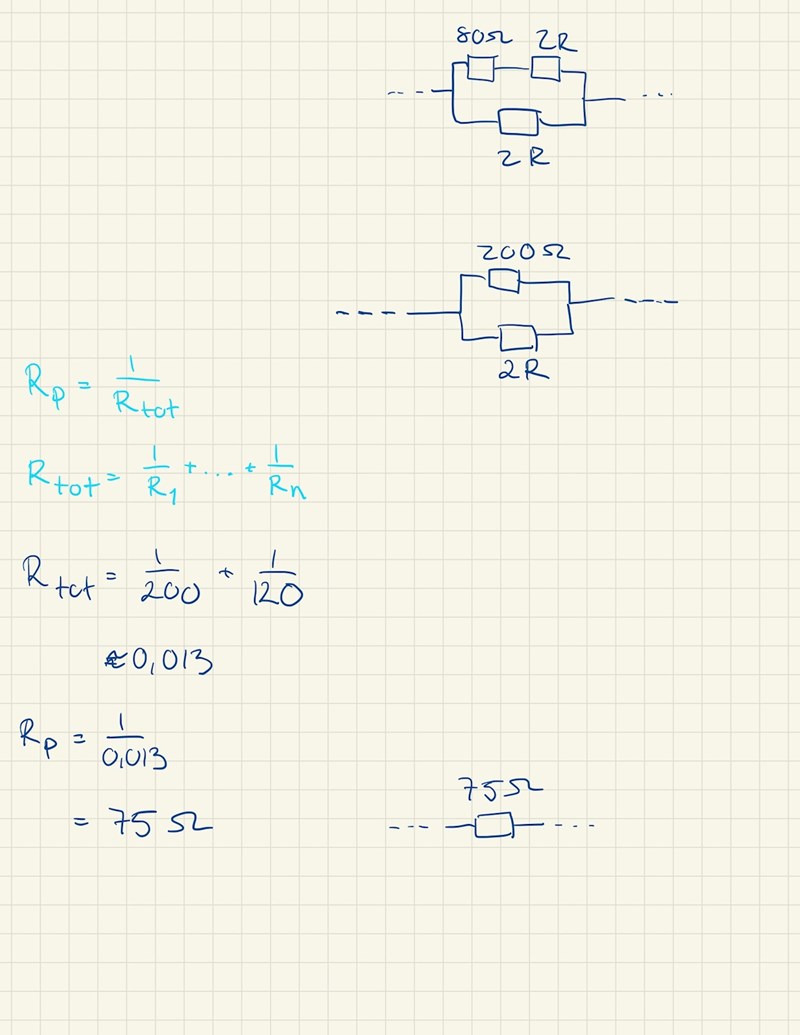

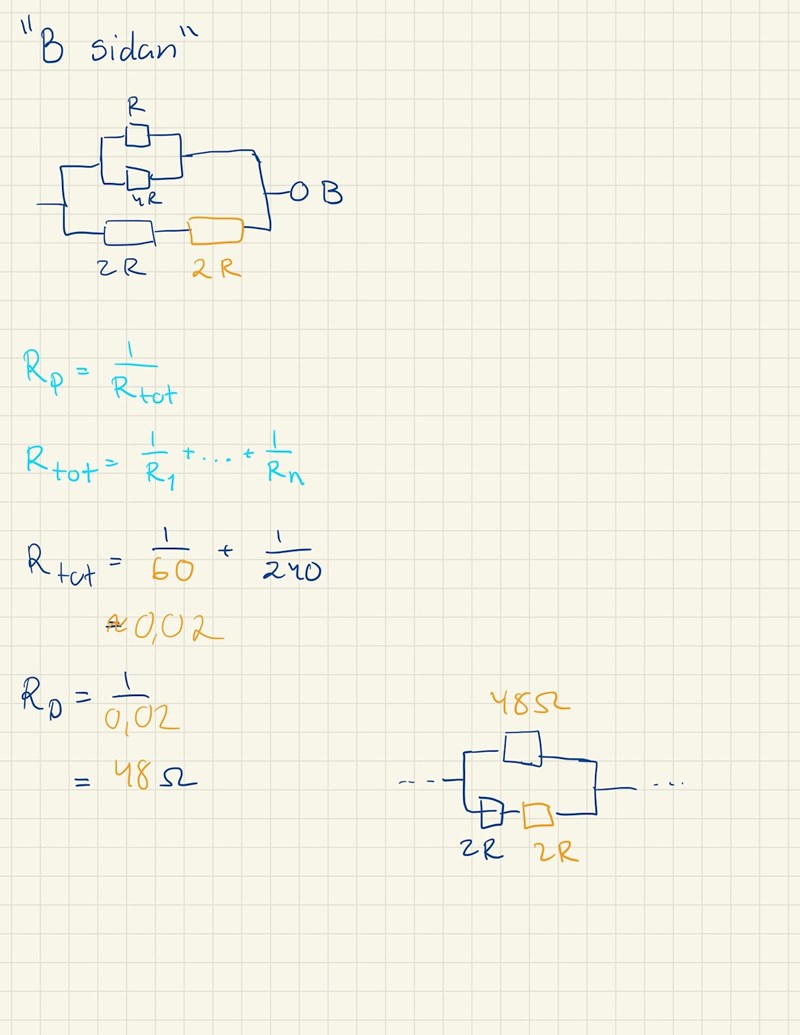

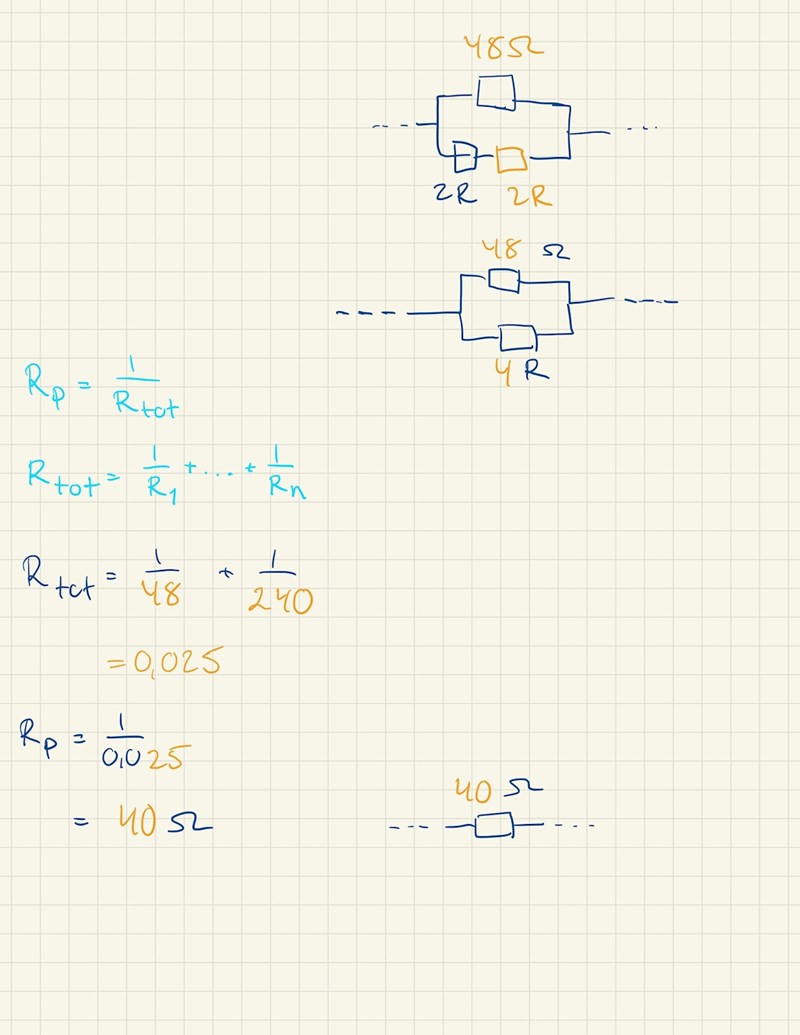

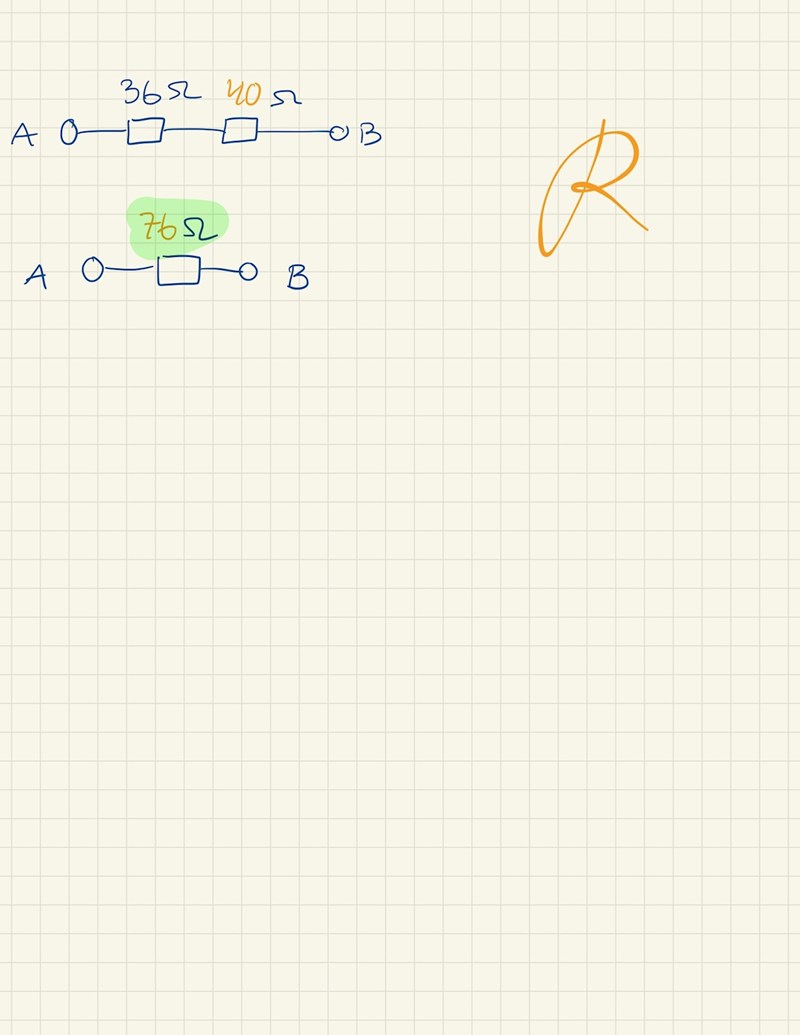

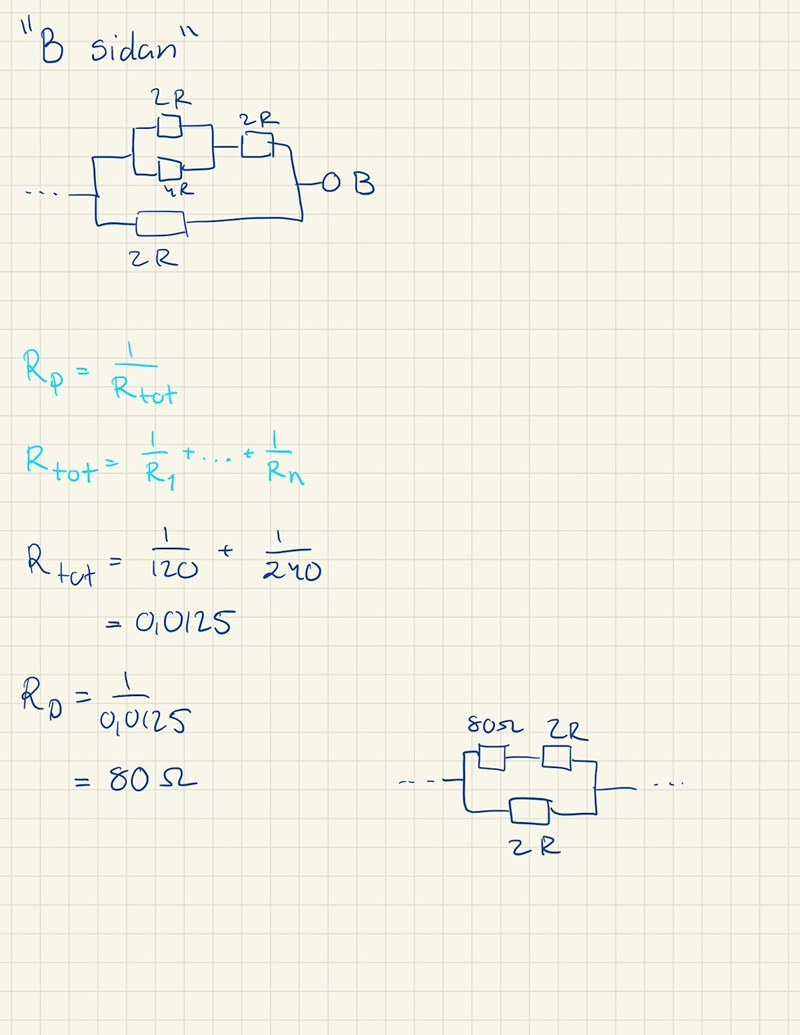

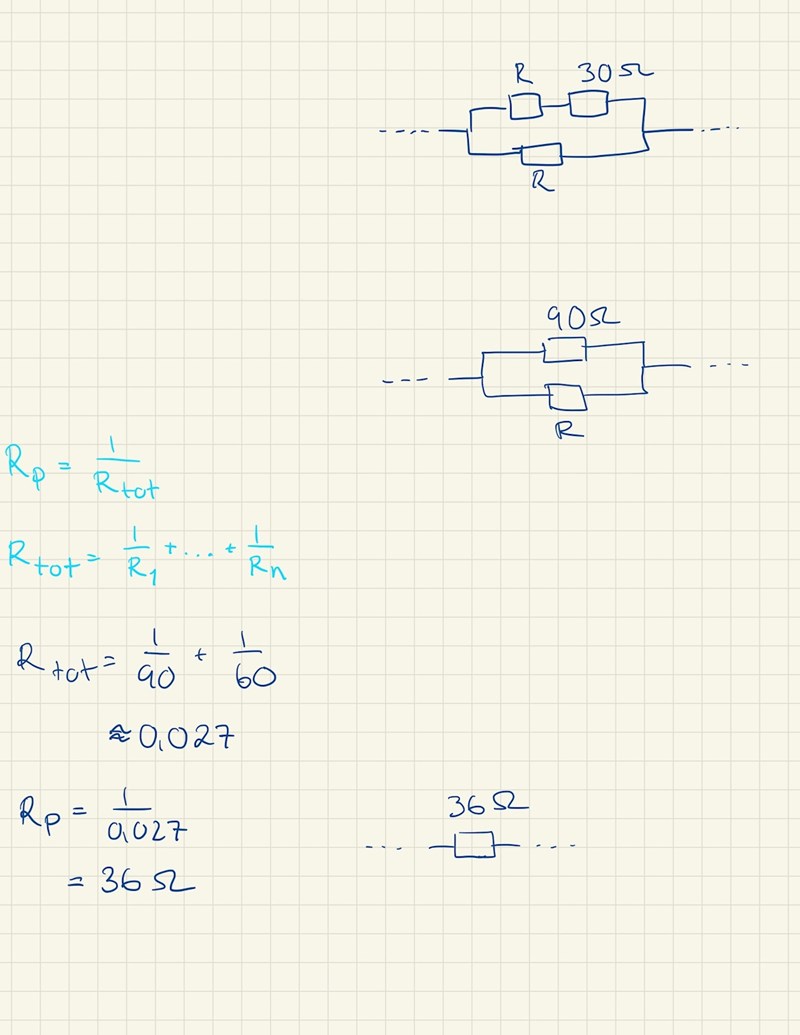

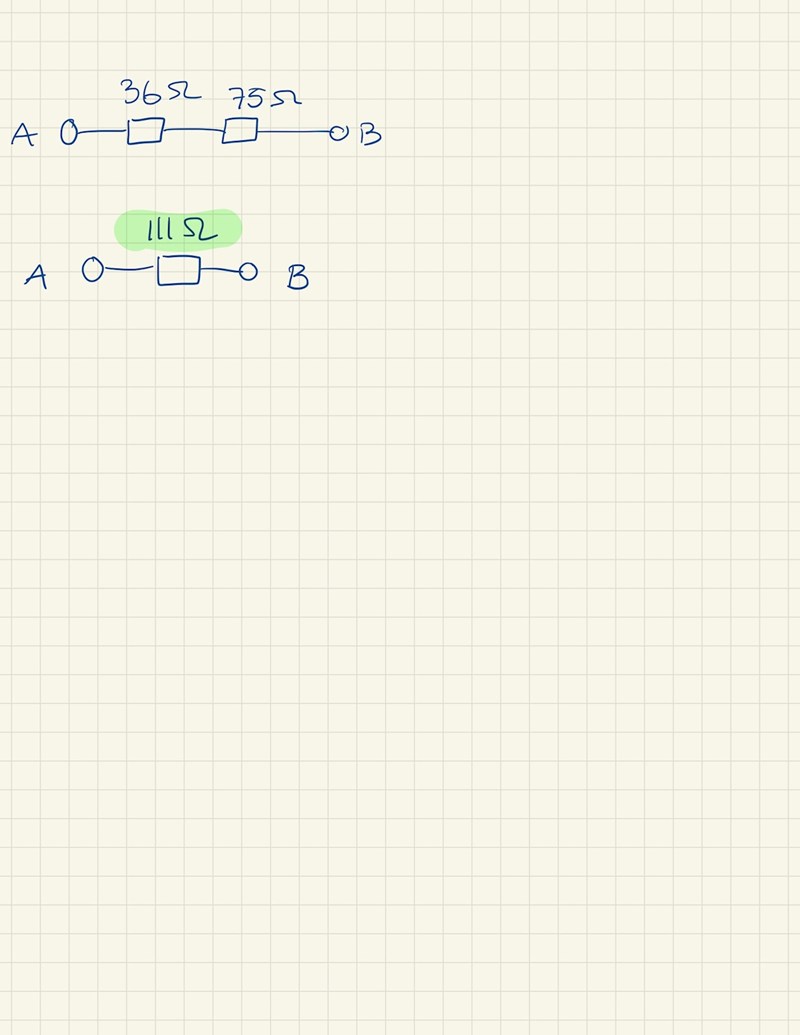

Jaaa! Tack! Missade det! Här kommer ny komplett lösning:
Men kan mycket enklare, utan miniräknare.
Att använda att R=60 Ω kan du spara till sist.

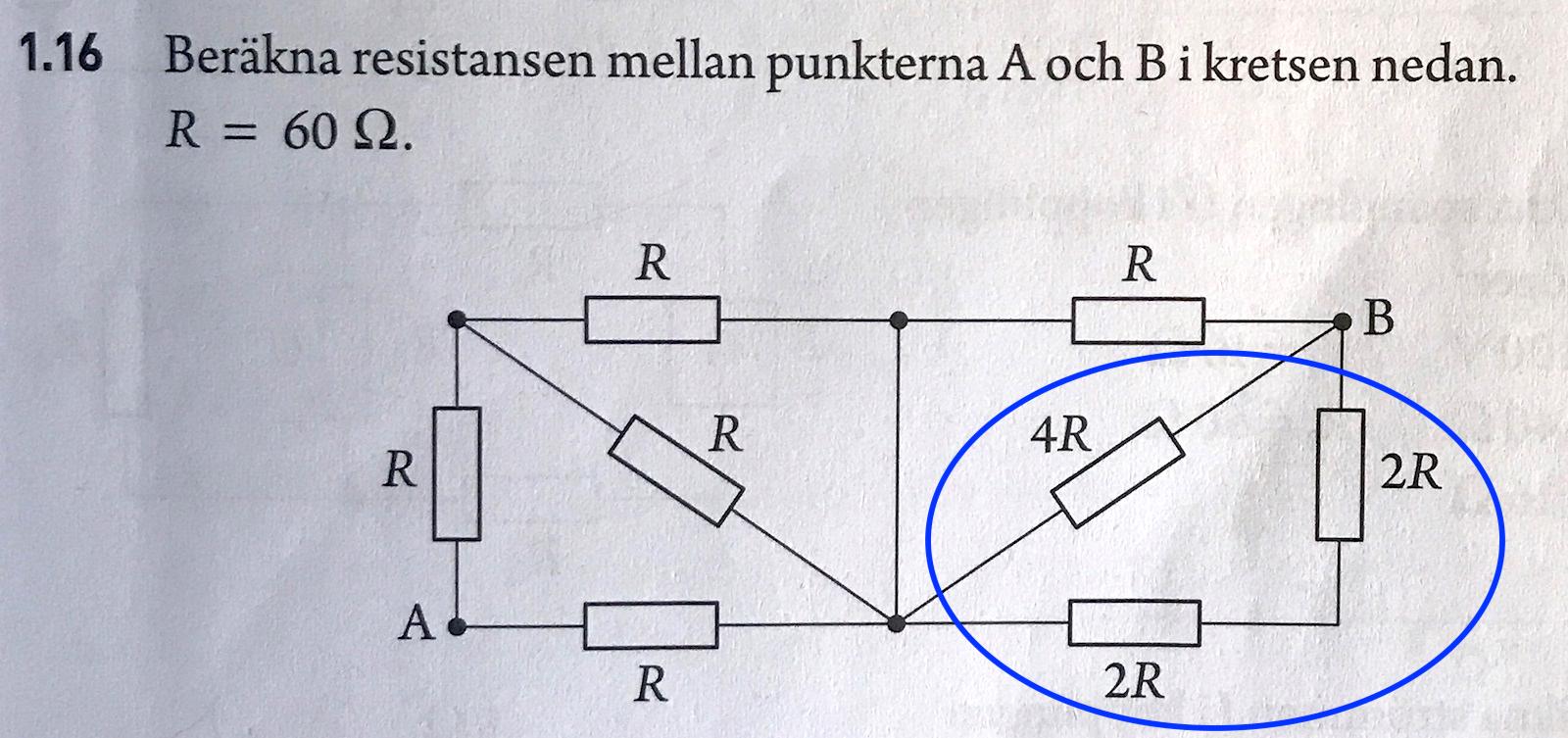

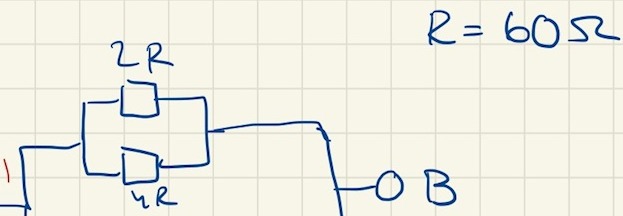

Se först att det inringade området har ersättningsmotstånd 2R.
Pieter Kuiper skrev:Men kan mycket enklare, utan miniräknare.
Att använda att R=60 Ω kan du spara till sist.Se först att det inringade området har ersättningsmotstånd 2R.
Mmmm, gjorde såhär:
Man kan se det direkt, tycker jag. , det går bättre utan formler.
Ja det är väl sänt, men håller mig i "sargen" så länge, skriver med avsikt att kunna läsa dessa i framtiden och relativt lätt kunna förstå vilka steg (och formler) som är gjorda/använda.
Men vet inte om din kommentar var en anmärkning just på den biten (blåa området) eller hade du något alternativt "lättare sätt" att lösa uppgiften?
Om strömmen delar upp sig i två vägar som har samma resistans, så går hälften av strömmen vardera vägen.
