Amplifier / Förstärkare

Hej,

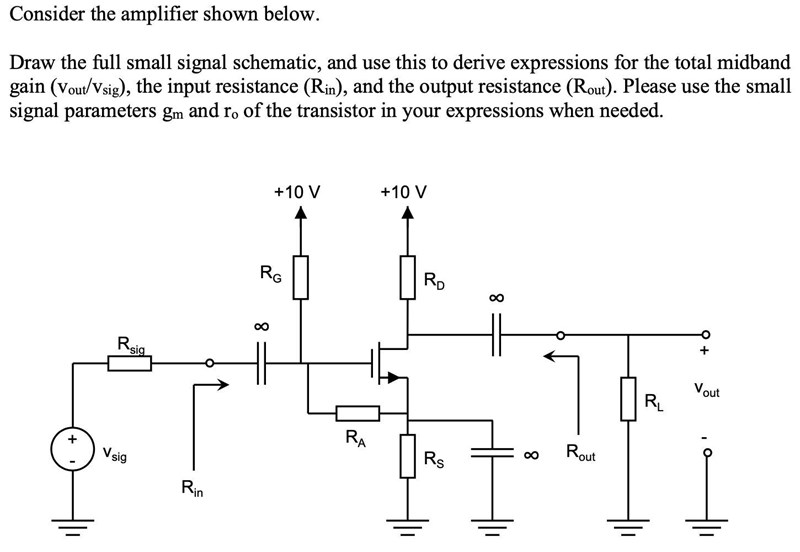

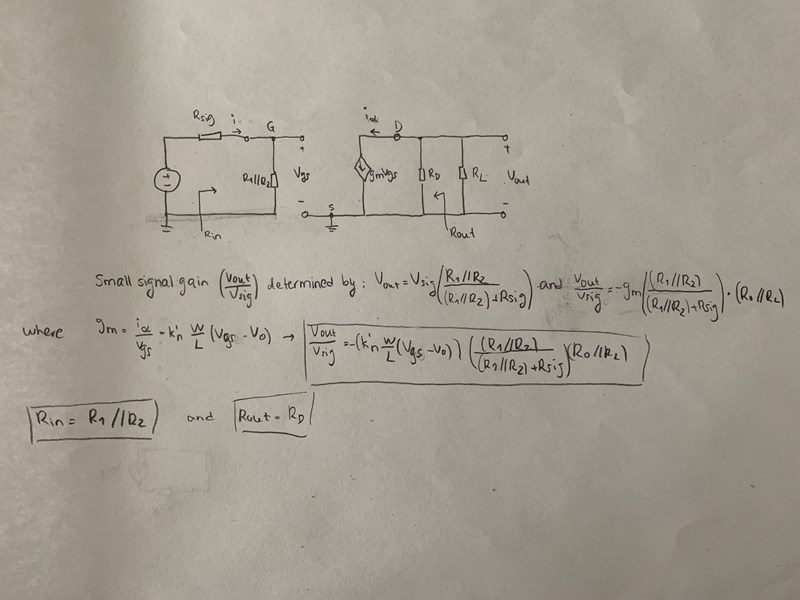

Behöver hjälp med följande uppgift ur en gammal tenta. Min lösning hittar ni nedan men jag är väldigt säker på att det är fel. Någon som kan hjälpa mig med den?

Affe Jkpg 6630
Postad: 12 maj 2020 12:50

Varför skriver du R1 och R2, när det står RA och RG?
På liknande sätt ser jag inte RD och RL i dina beräkningar.

Vgs ska man först beskriva som en spänningsdelning av Vsig.

r0 tolkar jag som transistorns ut-impedans. Hur "syns" den på transistorns insida?

questionable1 180 – Fd. Medlem
Postad: 12 maj 2020 17:54

Tack! Förstod lite mer nu, det var mitt fel gällande R1 och R2, du har givetvis rätt.
