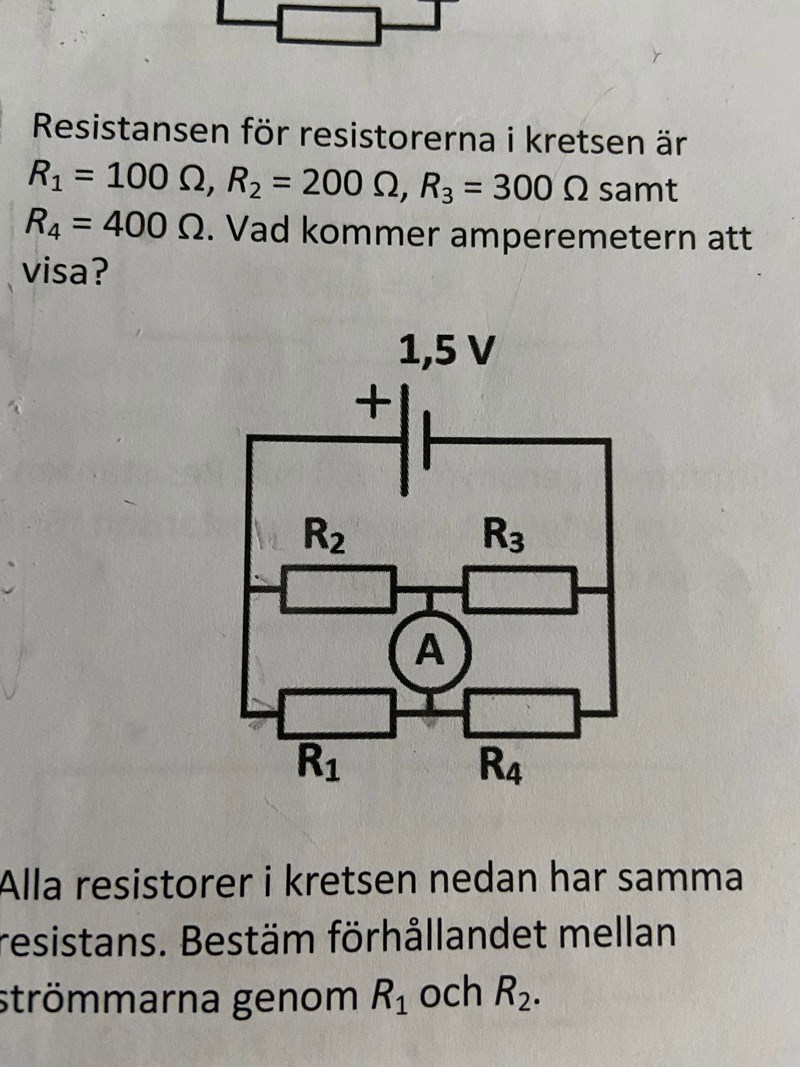

Amperemeter

Spänningsdela över $R_2, R_3$respektive $R_1, R_4 .$

En ideal amperemeter har resistansen 0. En amperemeter med tillräckligt liten resistans kommer att verka som en kortslutning och brinna i den här uppkopplingen. Är amperemeterns resistans angiven tidigare i texten?

Betrakta A metern som ideal och ersätt den mentalt med en ledning.

Beräkna sen spänningen i mitten och därefter strömmen i varje motstånd.

Därefter kan man enkelt ber strömmen genom A metern

Uppgiften är nog tänkt som Ture beskriver det.

Inte min tråd, men kör ändå. Är det tänk att man ska räkna ut vilken som har minst resistans och däreigenom se vart strömmen går?

Hur ska jag beräkna spänningen i mitten?

Om amperemetern ersätts med en ledning så kommer $R_1 och R_{2 }$vara parallellkopplade likaså kommer$R_{3 }och R_4$att vara parallellkopplade.

Hur kan du använda den informationen?

R2 ligger parallellt med R1 ber ers resistansen

R3 ligger parallellt med R4 ber ers resistansen

ssen kan du beräkna totala strömmen genom de två ers resistanserna och slutligen spänningen i mitten.

Alternativt och enklare om du lärt dig spänningsdelning så använd det

Bo-Erik skrev:

Om amperemetern ersätts med en ledning så kommer $R_1 och R_{2 }$vara parallellkopplade likaså kommer$R_{3 }och R_4$att vara parallellkopplade.

Hur kan du använda den informationen?

Har jag förstått hur ni tänker rätt? R1 och R2 är pararell R3 och R4 är pararell. Dessa alltså R1 och R2 sitter seriekopplat till R3 och R4 genom en amperemeter? Eller läser jag det fel?

jo så är det,

Kalla ers resistansen R1//R2 för Ra och ers res R3//R4 för Rb

Beräkna Ra och Rb

Sen kan du bestämma strömmen genom Ra+ Rb och därefter beräkna potentialen i mitten, dvs där A-mäteren sitter.

Beräkna oxå strömmen genom varje motstånd så kan du slutligen beräkna den ström som efterfrågas!

Ture skrev:

jo så är det,

Kalla ers resistansen R1//R2 för Ra och ers res R3//R4 för Rb

Beräkna Ra och Rb

Sen kan du bestämma strömmen genom Ra+ Rb och därefter beräkna potentialen i mitten, dvs där A-mäteren sitter.

Beräkna oxå strömmen genom varje motstånd så kan du slutligen beräkna den ström som efterfrågas!

Jag hänger inte riktigt med här, borde inte strömmen gnom Ra och Rb var detsamma?

Jovisst är den det. Hur stor är den?

Ture skrev:

Jovisst är den det. Hur stor är den?

är den 0,0063A?, jag får inte riktigt bilden i huvudet hur Ra och Rb kan vara serie kopplade genom Amperemetern.

0.0063 A är rätt.

Vilken potential har du mellan Ra och Rb? (tänk dig att batteriets neg pol är ansluten till jord och alltså har potentialen noll)

Ampermätaren kan anses vara ideal, och är elektriskt att jämföra med en ledare. Alla motstånden är alltså förbundna med varandra där A mätaren sitter.

Potentialen mellan borde väl bli Ra*spänningen för Ra fast hur får man reda på den?

U = R*I

Potentislen i mitten är alltså Rb*I, (Rb eftersom nollpotential är vid minuspolen enligt tidigare inlägg
