som314 behöver inte mer hjälp

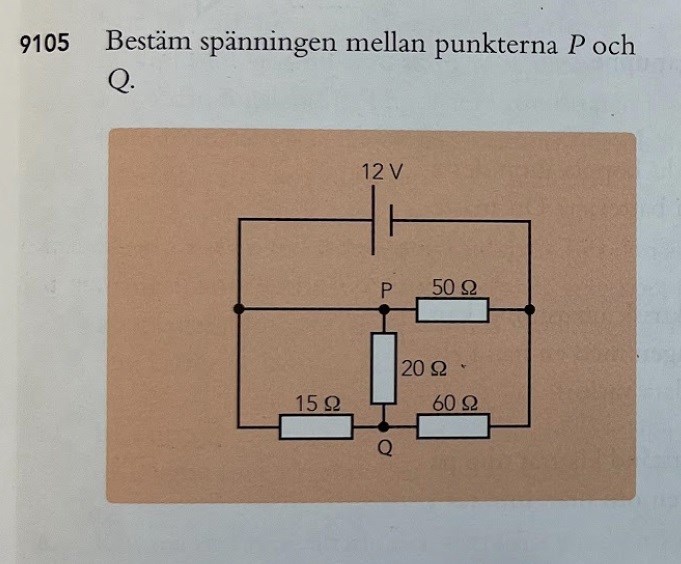

9105 Bestäm spänningen mellan punkterna P och Q.

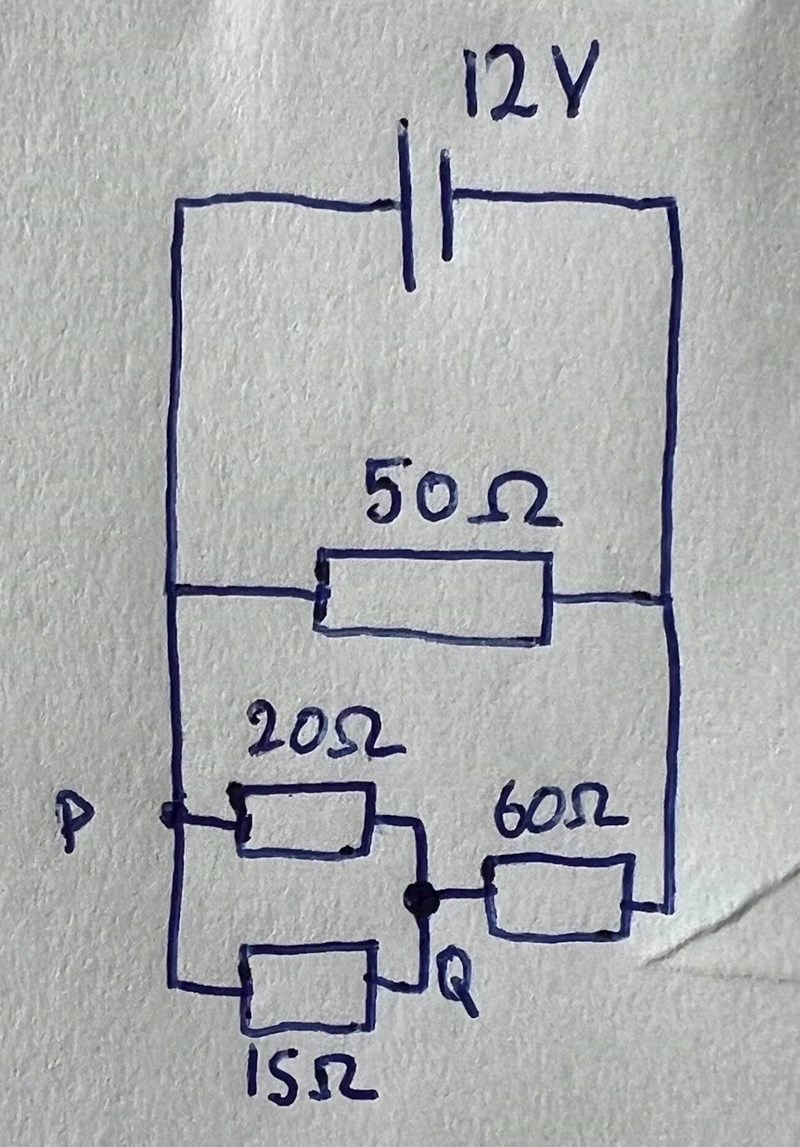

Hej, jag försöker lösa den här frågan och jag undrar hur man ritar om kopplingsschemat så att det blir enklare att läsa av, i facit finns det ett förenklat kopplingsschemat som jag har ritat av. Hur kommer man fram till det?
Punkten P kan förskjutas vartsomhelst längs tråden
så länge det inte sitter några elektriska komponenter
i vägen.
Hur menar du då? Förstår inte riktigt för att förut var P koppad längs 50 ohm resistorn och efteråt är den inte det.
Det vad inget jag förstår nu. Man kan tänka sig att man rör på punkten P allra längst till vänster. Sedan vänder man bara på 20 ohm resistorn 90 grader och då får man det som står i facit.
