9101 Ström från P till Q

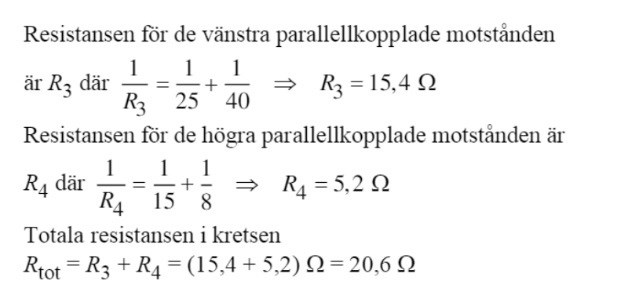

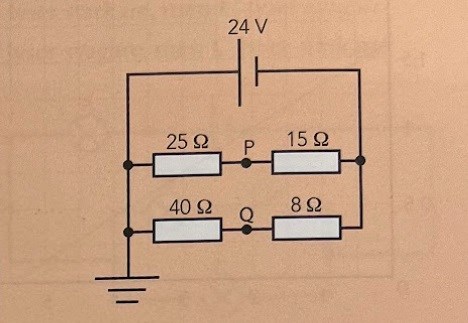

Hej jag undrade lite hur man gjorde om det här kopplingsschemat. Eftersom jag har tittat i lösningsförslagen vet jag att för att man ska kunna räkna ut ersättningsresistansen så ska man se 25- och 40 ohms resistorerna som parallellkopplade och samma för 15- och 8 ohms resistorerna. Sedan ska man se att ersättningsresistansen för 25 och 40 i serie med ersättningsresistansen för 15 och 8.
Men jag undrar hur man vet det? Skulle någon kunna förklara hur man ritar om kopplingsschemat att det blir enklare att se?
Var hittade du denna uträkning?
Den stämmer nämligen inte.
Den övre grenen med två seriekopplade motstånd kan ersättas av ett motstånd med resistansen 25+15 = 40
Den undre grenen med två seriekopplade motstånd kan ersättas av ett motstånd med resistansen 40+8 = 48
Dessa två ersättningsresistanser är parallellkopplade och om vi ska ersätta dem med ett enda motstånd R så gäller att 1/R = 1/40 + 1/48, dvs R = (48+40)/(40*48) 21,8
====
Men om man förbinder punkterna P och Q så stämmer uträkningen i lösningsförslaget.
Hej! Tror jag glömde förklara att P och Q kopplas samman med en ledning också.

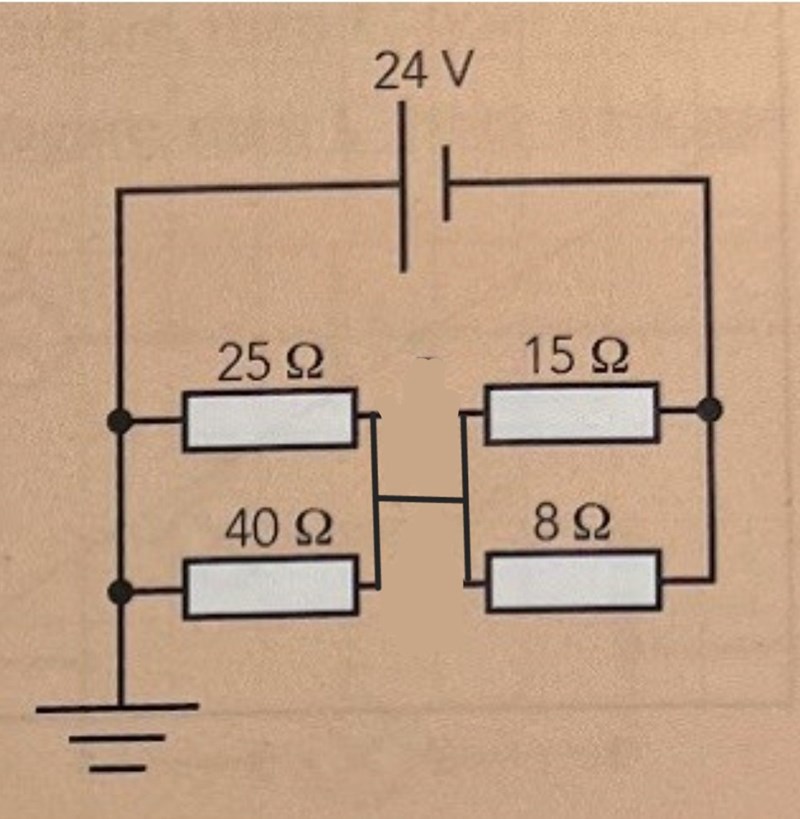

OK då ser kretsen ut så här:
Blir uträkningen i lösningsförslaget tydlig då?
Wow, förstår helt och hållet nu på grund av din förklarning tack så mycket för hjälpen.
