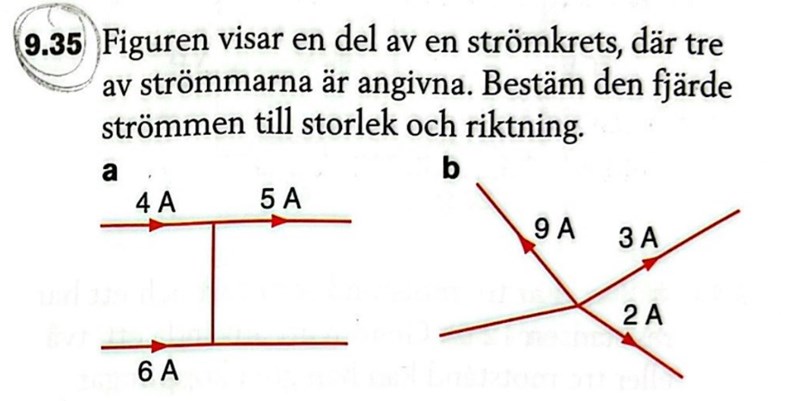

9.35 Strömkrets strömmar
Hej, jag undrade hur man ska tänka på fråga a. Har klurat lite men förstår inte riktigt hur man ska göra, ska man räkna som att 6 A till uppåt och går 4 A nedåt? Kommer 5 A underifrån eller från vänster? Hur ska man tänka?

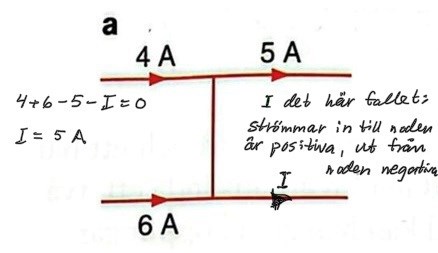

Svaret är 5 A åt höger.
a och b beskriver två olika noder där fyra ledare binds samman. I noderna så är summan av alla strömmarna 0 (eller det går lika stor ström in till noden som går ut från noden).
Ja, det förstår jag men hur ska jag ta reda på hur mycket ström som går in och hur mycket som kommer ut?
Ja, jag förstår nu. Man kan tänka att grenen längst är upp är sin egen gren, den går från 4 till 5 A och därför måste det komma in 1 A upp från grenen nedan. Då blir det 5 A kvar från 6 A som då åker vidare åt höger i grenen längst ner.
Ja, precis så fungerar det.
