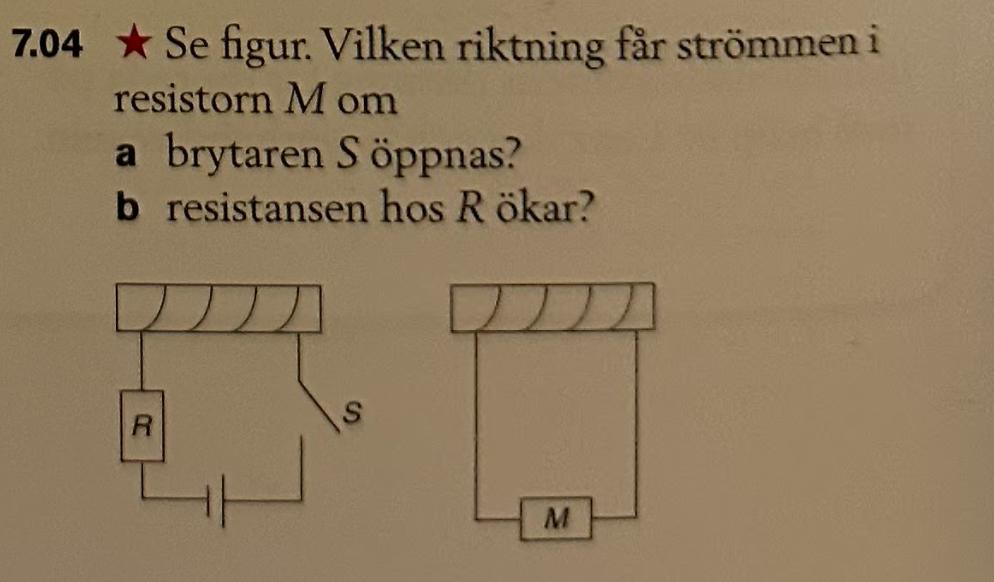

7.04 Se figur

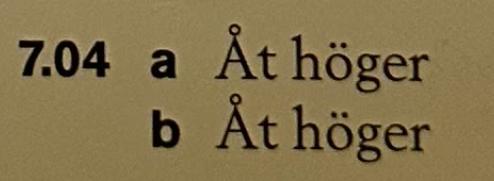

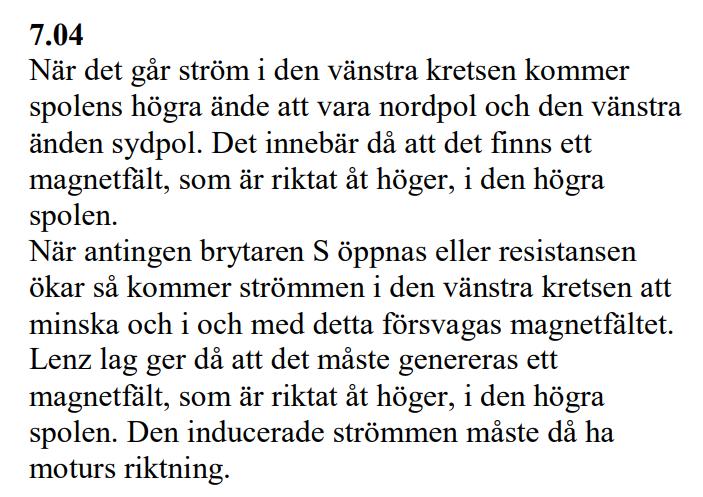

Jag förstår inte vad lösningsförslaget menar. Hur ska jag ens börja tänka på uppgiften?
Jag vet att strömmen går från höger till vänster i den vänstra kretsen. Ska man tänka högerhandsregeln eller? Då pekar tummen uppåt och fingrarna går runt ledaren. Då får man att den högre kretsen påverkas av ett magnetiskt fält in mot pappret.
Ska man tänka så? Om inte, varför inte? Tacksam för hjälp
Magnetfältet från den vänstra spolen så här:
Så en del av magnetfältet från vänstra spolen går också genom den högra.
Hur tänker du då? Hur vet man att nord är på höger? Är det eftersom pluspolen är på höger? Är pluspolen alltid nordpolen?
Vad har strömmen ens att göra med det då, om man kan bestämma magnetfältet bara med hjälp av att titta på bilden?
Det har inget direkt med plus och minuspolerna att göra, det handlar om strömmens riktning i spolen. Det är strömmen ger upphov till ett magnetfält.

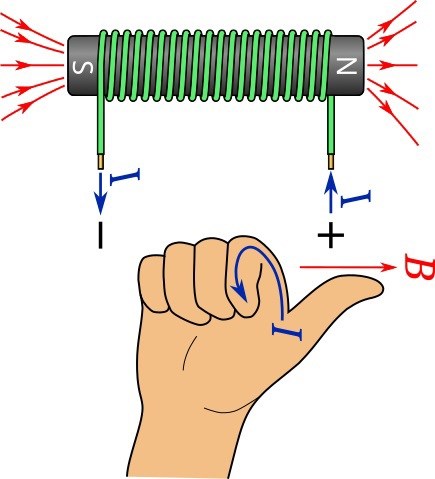

Man får titta på hur strömmen går och hur spolen är lindad. Om vi tänker oss att högerhanden i bilden tar tag i spolen och man lägger fingrarna i strömriktningen så kommer tummen att peka ut nordpolen. Det är så denna högerhandsregeln fungerar.
Du kan se att pekfingret följer strömmen som går in i ledaren till höger som går in på undersidan av spolen.
Är detta nytt för dig? Har ni gått igenom det?
Vi har jobbat med två olika högerhandsregler. Syftar du på den som endast visar riktningen på strömmen via tummen genom att resten av fingrarna böjer sig runt ledaren?
Förmodligen är regeln där fingrarna kröker sig bäst här. Det går med den andra också, så egentligen behöver man bara en regel.
Ja, hur ska jag tänka då när jag vet åt vilket håll strömmen går i fältet till vänster? Den borde då skapa ett magnetfält hos höger kretsen som pekar in mot pappret?

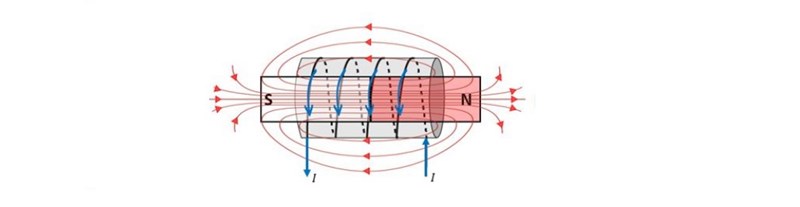

När strömbytaren är sluten så får du ett magnetfält omkring vänstra spolen som ser ut ungefär så här:
En del av detta fältet går också genom högerspolen. När strömbrytaren öppnar och bryter strömmen i högerspolen vänsterspolen så försvinner detta magnetfältet och därmed också den delen som går genom högra spolen.
Då bildas en ström i den som vill motverka förändringen (Lenz lag).
Och du kan fram till magnetfältets riktning genom att använda dig av högerhandsregeln eller hur?
Precis.
För högerspolen vet vi riktningen på magnetfältet och få reda på viken riktning strömmen måste ha.
Ja så enligt det så borde ju magnetfältet kring kretsen till höger att vara på höger och du borde väl strömmen att gå från höger till vänster eller?

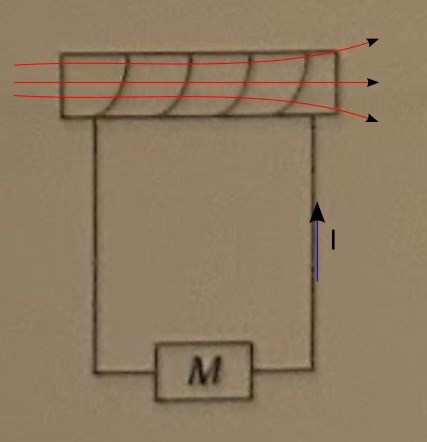

Det blir nåt sånt här i högerspolen:
PS. Jag skrev fel i inlägg #8. Har rättat nu.
Ja, okej så från början så går strömmen åt vänster men när S öppnas eller resistansen ökar i den vänstra kretsen så kommer magnetfältet alltså att minska i den högra kretsen och därför kommer strömmen att åka åt andra hållet? Tänker jag rätt?
Inte riktigt.
Har du ett konstant magnetfält genom högra spolen så flyter ingen ström i den kretsen. Det är när detta magnetfält ändras (ökar eller minskar) som en ström induceras.
Uppgiften frågar vad som händer när brytaren öppnas (i a) och strömmen minskar när R ökas (i b), så man får förutsätta att i utgångsläget är brytaren sluten och det flyter en konstant ström i vänsterkretsen.
I schemat ritas dock brytaren som öppen. Förvirrande.
När du säger att strömmen går åt vänster/höger, menar du genom spolen eller motståndet?
Jag frågade min lärare och jag tror att jag är med nu på hur det fungerar.
ThomasN skrev:När du säger att strömmen går åt vänster/höger, menar du genom spolen eller motståndet?
Då menade jag att det går genom spolen.
