3.11 reaktioner

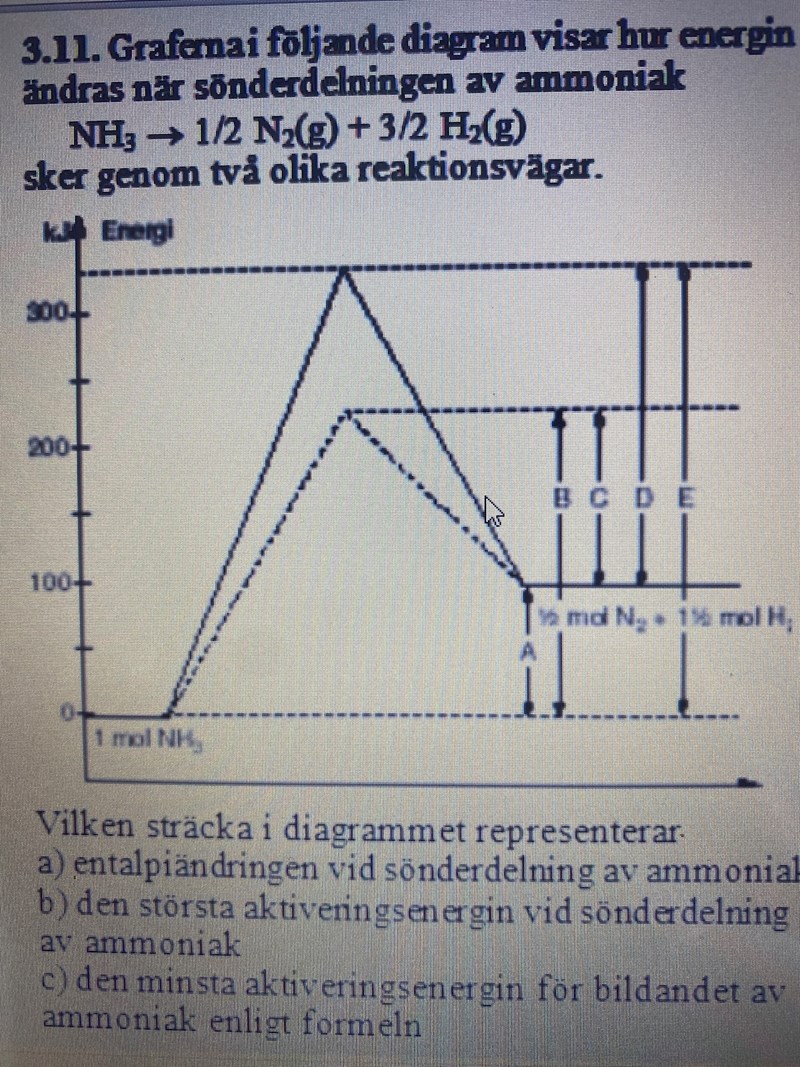

y-axlen berättar något om energin. x-axeln berättar hur långt reaktionen har fortskridit. Längst till vänster har du reaktanten, i detta fall NH₃. Puckeln i mitten visar aktiveringsenergin, dvs den energi som krävs för att sönderdelningen av ammoniak ska starta. Längst till höger har du produkterna, i detta fall N₂ och H₂. Att produkterna har en högre energinivå än reaktanterna betyder att reaktionen är endoterm.
